佳德宝J-9212使用说明书

发布时间:2020-07-28 | 浏览:6808

佳德宝智能指纹锁使用说明

V1.1

菜单设置

   一级主菜单4个




功能说明:

 1、门锁声光提示信息

      长鸣一声:操作成功

       短鸣一声:按键提示

       短鸣两声:操作提示

       短鸣三声:操作失败

       警笛声:非法操作

2、其它说明

   ◆ 密码防试:密码连续输入错误超过5次,触发报警,未解除前再次输入,仍然报警;

      正确的验证可解除报警180S后自动解除报警次数重计

   ◆ 指纹防试:指纹连续输入错误超过10次,触发报警,未解除前再次输入,仍然报警;

      正确的验证可解除报警180S后自动解除报警次数重计

   ◆ 卡片防试:卡片连续输入错误超过10次,触发报警,未解除前再次输入,仍然报警;

      正确的验证可解除报警180S后自动解除报警次数重计

   ◆ 密码防偷窥功能:输入”XXX密码XXX“,即可在密码前后增加一些无关码,然后

      ”#“键确认,密码必须包含在所输入的内容中,密码最少需6位

   ◆ 系统无操作超过5秒自动进入低功耗模式;

   ◆ 电压低于6.8V以后每次开锁都会自动提示‘电量不足,请更换电池’提示后可以开锁200次左右,务必在开锁次数前更换新电池。

 3、人数设定

管理员9个,编号范围001009,可以是指纹、密码或卡片任一种;

普通用户291个,编号范围010300,可以是指纹、密码或卡片任一种。

4系统自检

机器每次上电,系统执行自检操作。

自检内容   存储器à触摸密码à指纹刷卡à系统正常

     Storage√à Touch √àFP and Card √à Normal !

自检完成5S后关机,每次唤醒机器时绿色LOG灯常亮,操作错误时亮红色LOG灯


详细操作说明:

一、出厂设置:

没有添加管理员时,输入8 8 8,按#”号键确认,进入出厂设置菜单

    1.红外模式 [0]   [0]红外模式1;[1]红外模式2;[2]红外关

2.开门方式 [左]  [左]左开门;[右]右开门

3.电机扭力 [中]  [低]低扭力;[中]中扭力;[高]高扭力

4.反转时间 [650] [100-900]单位毫秒

出厂设置的参数必须与锁体和门的结构相结合,错误的设定可能会导致工作不正常。

1、(此功能已停用)红外模式:

      1.红外模式[1],开启红外传感器1

      2.红外模式[2],开启红外传感器2

      3.红外模式[关],关闭红外传感器

通过数字键“1”进行更改设置(循环切换操作,下同),按确认键保存后返回主界面;

注:红外模式选择“关”时,机器必须手动上锁。



2、开门方式:

      1.左开门

      2.右开门

通过数字键“2”进行开门方式设置,按确认键保存后返回主界面;



3、电机扭力:

1.低扭力

2.中扭力

3.高扭力

通过数字键 “3”进行电机扭力设置,按确认键保存后返回主界面;

      注:扭力需要设计适当,保证到正常关锁状态即可。



4、反转时间(斜舌):

斜舌反转时间

__  __  __(ms), 100-900之间,每按一次改变50ms

通过数字键“5”和“8”可以进行斜舌反转时间设置,按5”键往上加递增直至900ms,按8”键往下递减直至100ms,按确认键保存后返回主界面;



注:操作中按“*”返回出厂上一级菜单,直到完全退出设置界面;

    添加管理员后,按“8 8 8” 出厂设置功能失效。



二、老化模式:

9 9 9”进入老化模式,界面显示:测试次数:___

                                   测试时长:___秒

    注:测试次数一次为开一次锁或关一次锁;测试时长为机器运转的时间;

         添加管理员后,按 9 9 9  出厂设置功能失效。

“*”退出老化模式。



、开锁

    输入已授权的管理员和用户,可以执行开锁动作,

     语音提示:已开锁/欢迎回家/请开门 (Unlocked)



     可以在门内,按“开锁键”,执行开锁。

注:初始密码为123456,初始化后不能使用任意密码开锁。

添加管理员后初始密码失效。

可在正确的密码前后添加伪密码,在输入数字中含有连续的正确密码均可开锁。



四、关锁

执行门动作,按触摸板上的一键上锁,门锁关闭

语音提示:”已关锁/祝您出门平安/“。(Locked)

    注:在门内按“关锁键”,也可执行关锁,否则只有小门舌关闭。



五、初始化操作

     方法一:通过“设置键”快速初始化

 ◆ 按住“设置键”6S,按键短鸣一声,系统显示“正在初始化”;

  Initializing

  Please wait...

 ◆ 完成后,语音提示“初始化成功”,所有内容清空;

初始化以后,任意指纹、卡片、密码(123456)都可开锁。

  Initialize OK!



     方法二:进入设置菜单操作

       ◆ 通过“*”+“#”按键,验证管理员通过后,进入设置主菜单;

       ◆ 按数字键“1”,选择“管理员设置”,主界面如下

            1、录入管理员    2、修改管理员     3、删除管理员  4、恢复出厂设置

       ◆ 按数字键“4”,选择“恢复出厂设置”,按“#“按键确认后,机器长鸣一声,系统开始初始化。

      注:初始化后系统时间不变,用户信息全部清空。



 、管理员设置

       管理员为9个,指纹、卡片、密码任意一种,前个编号为管理员001--009。

       可以通过如下2种方法添加管理员:

      方法一:通过“设置”按键,进入设置菜单;

          短按“设置键”,提示”请输入管理员信息“; (以下操作同方法二)



      方法二:按“*”+“#”按键,进入设置菜单;

       ◆ “*”+“#”按键”,提示”请输入管理员信息“;  ...

       ◆ 管理员验证成功后,进入系统主界面

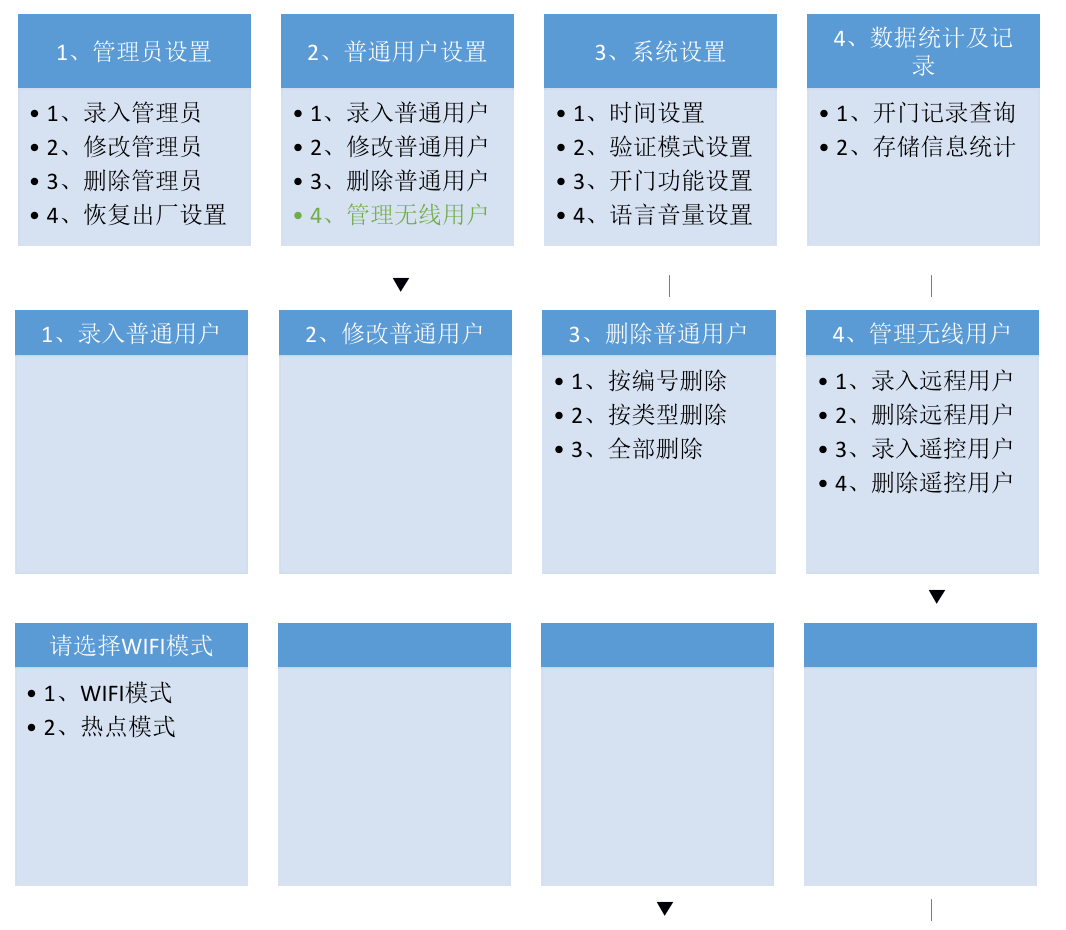

          系统主界面

            1、管理员设置   2、普通用户设置   3、系统设置    4、数据统计及记录

       ◆ 选择数字“1”,进行管理员设置

            1、录入管理员    2、修改管理员     3、删除管理员   4、恢复出厂设置

        注:未录入管理员时,原始密码为123456,只有原始密码才可以进入系统主界面。



     6.1 录入管理员:

  ◆ 在管理员设置界面,输入数字“1”

        ◆ 输入管理员编号,001-009任一个,或直接按确认键默认编号;

        ◆ 录入管理员或用户信息(指纹、密码或卡片)

           注:可以循环录入,10S不操作直接退出系统设置或按“*”键返回上一级菜单直到退出 操作失败后,需要输入用户编号,在输入编号界面下,不能录入用 录入密码必需6位以上



6.2 修改管理员

  ◆ 管理员设置界面,输入数字“2,可修改管理员信息,

    显示:    请输入修改编号

        ◆ 输入需要修改的管理员编号(001-009)

        ◆ 录入新的用户信息。

        注:修改管理员信息后,被修改的管理员信息将删除,不可以修改当前使用中的管理员



      6.3  删除管理员

  ◆ 管理员设置界面,输入数字“3”

   显示:请输入删除编号

        ◆ 直接需要删除的管理员编号(001-009)

        ◆ 显示“删除成功”。

     注:不能删除当前使用中的管理员。



     6.4 恢复出厂设置

          操作参考3.1



七、普通用户设置

7.1 录入普通用户

    同录入管理员;



    7.2 修改普通用户

        同修改管理员



    7.3 删除普通用户

  在普通用户设置界面,输入‘3’键,

     界面:1按编号删除     2按类型删除     3全部删除

       按编号删除

    操作同管理员。

    按类型删除

   本界面下,输入‘2’键,

       界面:1、删除全部指纹    2、删除全部卡片    3、删除全部密码

    删除全部指纹:

         “1”键,执行指纹删除操作

    删除全部卡片:

         “2”键,执行卡片删除操作

     删除全部密码:

         “3”键,执行密码删除操作

    删除全部用户

     在普通用户设置界面下,输入‘3’键。

              界面: 删除全部普通用户



7.4 管理无线用户

   在普通用户设置界面,输入‘4’键,

     界面:1录入远程用户    2、删除远程用户  3、录入遥控用户   4、删除遥控用户

  录入远程用户(需安装无线模块)

本界面下,输入‘1’键,

界面:1.WIFI模式,2.热点模式;

1’键,可用WIFI模式添加手机用户具体操作参考“第十  WI-FI操作说明“;

 ‘2’键,可用模块发出的热点来添加手机用户;具体操作参考“第十  WI-FI操作说明“;



     删除远程用户

本界面,输入‘2’键,可以删除全部手机用户;



     添加遥控用户(需安装遥控模块)

本界面,输入‘3’键,对准智能锁,按一下遥控上任一按键,可以添加遥控用户。

语音提示“操作成功“。



删除遥控用户(需安装遥控模块)

本界面,输入‘4’键,将删除全部遥控用户。

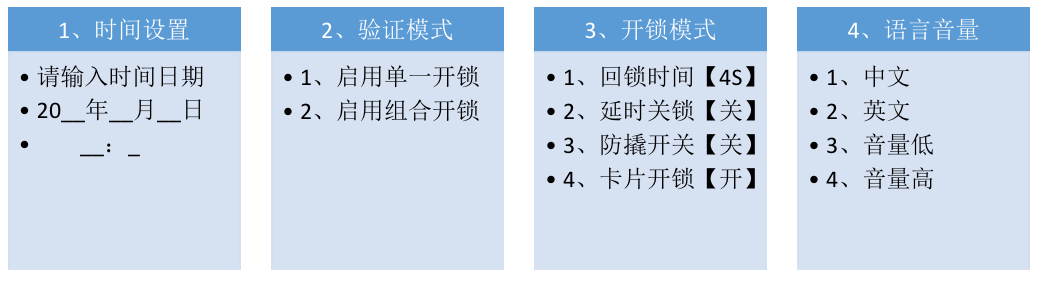

 、系统设置

  系统主界面下,输入‘3’键,

      显示:“1时间设置   2 验证模式设置  3 开门功能设置   4 语言音量设置

    8.1 时间设置

  本界面下,输入‘1’键,可进行时间、日期设置

        显示:    请输入时间

直接按数字键输入当前时间,最后按#’键确认



    8.2 验证模式设置

  本界面下,输入‘2’键,

        界面:1启用单一开锁   2启用组合开锁

单一开锁:

   选择数字“1”,启用单一开锁模式

组合开锁:

   选择数字“2”,启用组合开锁模式

          注:组合开锁即为除管理员外,所有的普通用户都必须2个普通用户验证通过才可开门;



     8.3 开门功能设置

         本届面下,输入‘3’键,

             界面:1.回锁时间【4S】 2.延时关锁【关】 3.防撬开关【关】 4.卡片开锁【开】

         选择‘1’键,可以依次调节回锁的时间2S~9S;



         选择‘2’键,可以打开延时关锁,该界面可以通过‘2’键来选择延时关锁的时间;

开关,按‘2’键可依次选择:关,5S,10S,15S,20S,25S,30S;



         选择‘3’键,打开防撬开关,松开防撬开关时,界面显示:‘系统已锁定’;随后警笛声响起,响10声后停止,机器进入休眠状态,当再次操作时则警笛声会重新响10声,依次循环,直至按压住防撬开关;可依次选择打开防撬开关和关闭防撬开关;



         选择‘4’键,可依次选择打开卡片开锁或关闭卡片开锁,关闭卡片开锁时,用卡片开门或录入卡片用户时,系统都会短鸣2声,界面显示‘卡片开门已禁用’;



  注:当系统恢复出厂设置时,该界面设置除了回锁时间不会被改变外,其他3个系统都有默认:2 延时关锁【关】 3 防撬开关【关】 4 卡片开锁【开】



     8.4 语言音量

   本界面下,输入‘4’键,

              界面:1 中文 (当前状态)   2英文    3 音量低  4 音量高

          中文模式::

   选择数字“1”,进入中文模式

          英文模式::

   选择数字“2”,进入英文模式

          音量低:

   选择数字“3”,提示语音设置成低音量

          音量高::

   选择数字“4”,提示语音设置成高音量

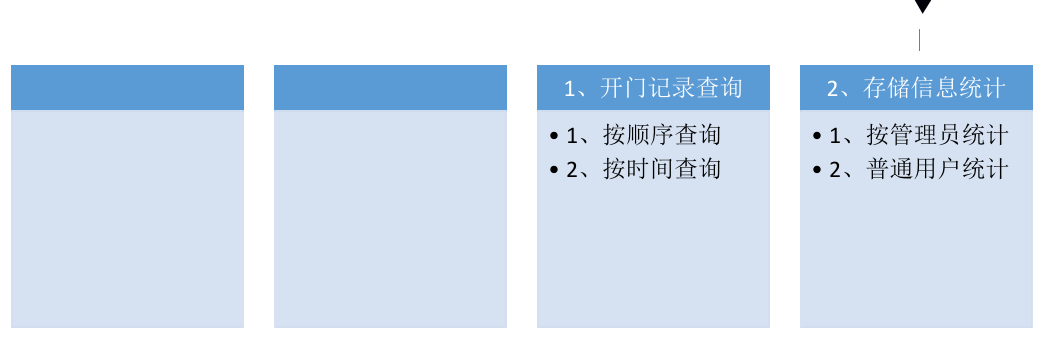

九、数据统计

           系统主界面下,输入‘4’键,

        显示:“1开门记录查询    2 存储信息统计 ,

  9.1 开门记录查询

            上界面,选择“1”,可以查询开门记录。

              显示:1.按顺序查询    2 按时间查询

          按顺序查询:

             在开门记录查询界面,选择数字键“1”,可以按“5” “8”上下翻页

          按时间查询:

             在开门记录查询界面,选择数字键“2”,可以按“5” “8”上下翻页

              显示:  请输入时间

                      20--年--月--日

        输入需要查询(正确的)时间



        9.2 存储信息统计

          上界面,选择按键2”,

              显示:1.管理员统计   2.普通用户统计

           管理员统计

              指纹:001卡片:001            FP:001 Card:001

              密码:001                       PW:001

              使用总量:003                   Total:003

              剩余存量:006                   Remain:006

           普通用户统计

              指纹:000卡片:000             FP:001 Card:001

              密码:000                       PW:001

              使用总量:000                   Total:003

              剩余存量:291                   Remain:288



 、低电压提示

     当连续开锁10次都检测到电池电压低于6.8V时,每次开门都会提示“电池没电了,

    请更换电池”。

  注:低电压报警后,门锁还可以开门200次左右,请及时更换电池。



 十一、外接电源

   当内部电池耗尽无法开门时,可用5V的USB电源,外接备电端口,可应急开门。

      注:自动锁外接电源仅提供充电功能。

          电池可以单独取下,通过5V充电器对电池单独充电。



 十二、静音功能(此功能只能用于#”键未被复用为门铃按键)

         “#”按键,打开临时静音功能,这时验证成功与否机器将临时关闭语音一次。

          显示:静音模式                    Mute

           请输入密码                   Enter  Password!

          这时可以输入密码、指纹或卡片验证。



  十三、门铃功能

        按触摸板上的门铃按键,后板会发出门铃声,提醒用户门外有人;

        手机连接本地猫带抓拍模块后,按门铃会上传门外照片到手机,并申请远程开锁;



  四、WI-FI操作说明

热点连接方式:

1. 打开微信——添加朋友——公众号——搜索“优智云家”,关注即可。

2. 进入优智云家公众号,点击“微信控制”,进入账号登录界面,先进行注册;首次登录必需设置“安全密码”,接着添加一个家庭,最后点击右上角的“+”号;

3. 连接设备热点,进入此界面,等待,勿点“下一步”,请微信退至后台;

4. 操作锁进入WIFI热点联网状态,智能锁普通用户输入界面,输入“4”进入“管理无线用户“设置界面,按“1”进入界面“选择WIFI连接模式”,按“2”键开始添加用户;

5. 打开手机设置——WIFI——连接CloudHome-XXXX-16的WIFI,连接成功后切换到微信公从号,点击“下一步”;

6. 选择要连接的WIFI,然后输入正确的WIFI密码,最后连接网络;

7.手机界面出现:注册新设备,点击下方的完成,完成连接,智能锁语音提示“操作成功”;



注意事项:

I.手机连接门锁设备需要和智能锁添加用户同时进行;

II.第一个手机用户所用的WIFI账号,将成为智能门锁的默认账号,其他用户需要处于此WIFI网络才能进行添加手机用户;

III.删除远程用户后,手机用户需在手机上删除原有门锁设备,重新连接;



远程开锁申请

按门铃按键,发出远程开锁申请指令,所有手机用户都会收到远程开锁请求,1分钟内有效,并将门外拍张照片同时上传到手机。

WIFI,出厂检测功能(一定要连接模块)

1、WIFI的名称或手机热点名称更改为“UPGRADE-AP”,密码更改为“TEST1234”;

2、机器在出厂设置的状态在,按“2+7+9+#”,则会进入自动连接WIFI模块;当播报“操作成功”时则WIFI模块是有功能的,语音播报完后,WIFI模块自动断开连接;




五、微信开锁

           进入微信,选择底部“发现”按钮;

    界面弹出“小程序”,点击“小程序”,搜索“指纹锁密码”;

    选择小程序“指纹锁密码”进入小程序界面,如下左图;

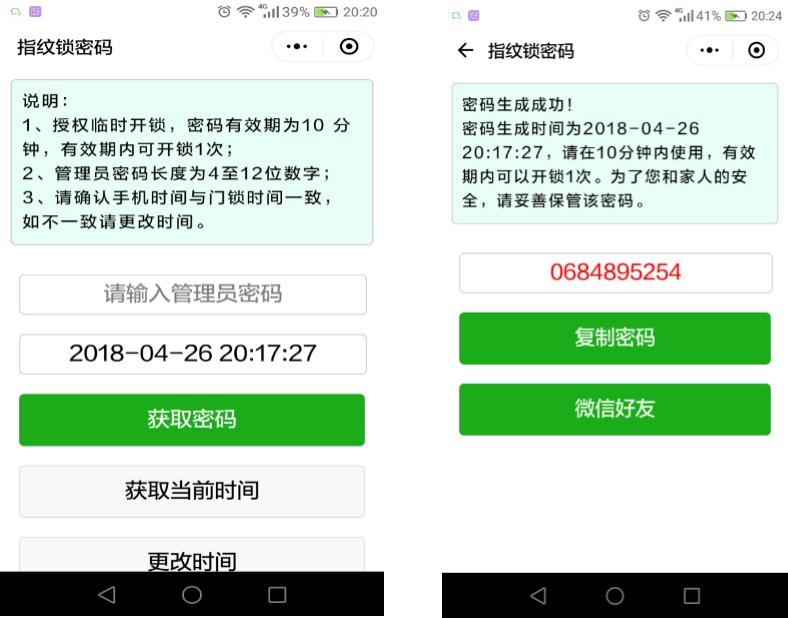

 ④输入已设置管理员密码,然后点“获取密码”,将得到一组开锁密码,如上图;

可以复制密码,也可以微信分享给朋友;

 :

     1、需在门锁预先设置管理员密码,用户密码没有微信开锁权限;

     2、请注意门锁时间,需要保持与手机一致;若门锁时间不对,可以选择“更改时间”,输入门锁的时间,以保证开锁功能;

      3、微信开锁密码10分钟有效,且为确保安全,一次开锁后失效。





 十六、WIFI产检测机制

      1.先将手机热点或WIFI名称改为 UPGRADE-AP,密码改为TEST1234;

       2. “279+#”进入WIFI产测,收到产测指令后, WiFi 模块会主动连接热点 UPGRADE-AP,产测成功后会自动执行恢复出厂设置,语音会提示“操作成功”。



十七、产品参数

内容

指标

电源供给

DC7.4V(锂电池)

欠压提示

<DC6.8V

应急电源

5VMicro USB

静态电流

<60uA(带遥控加20 uA

动态电流

<2A(平均值)

网络

标准WI-FI

遥控

遥控距离5-10米;数量不限

电机

支持8V标准电机

键盘

标准12键(0-9*  #),可增加到15

灯颜色:蓝光  白光可选;建议白光

指纹容量

300个用户

(指纹用户100枚,其他用户不限)

密码容量

卡片容量

卡片感应距离

0~40mm

工作温度

-10~60

工作湿度

45~90%RH

抗静电能力(裸板)

》±8K

存储温度

-40~70

存储湿度

45~90%RH

OLED屏幕

0.96

颜色:白光   蓝光可选;建议白光

喇叭

前喇叭:80.5W;建议直径20mm

门铃喇叭:80.5W;建议直径36mm

滑盖检测

支持霍尔;建议在位唤醒
